呼吸机行业产业链
大牛股 / 2020-04-02 19:18 发布

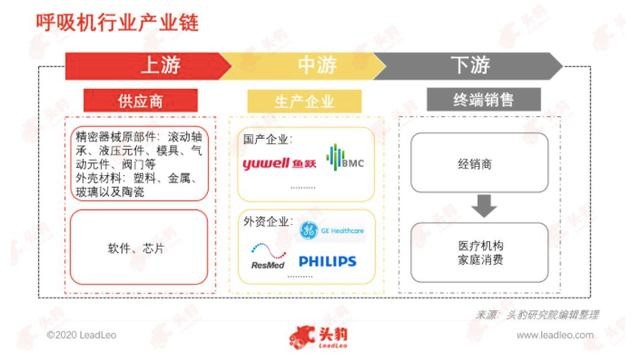

呼吸机行业产业链由上至下可依次分为上游原材料和软件芯片供应商、中游本体制造企业以及下游流通和应用场景。其中,上游呼吸机组成部件包括压缩机、风机、传感器、电路板、过滤器和阀门等。软件、芯片则是呼吸机大数据处理的关键所在。
制图|头豹研究院
另外,按照气源的不同,呼吸机也可以分为电动呼吸机和气动呼吸机,两者的结构不同,因此相关零部件也有差异。
其中电动呼吸机结构比较复杂,适应范围较广,不需要高压空气,部分需高压氧,部分不需高压氧,经氧流量计供氧。气动呼吸机则比较简单、轻便,但只适于压缩气源供应方便的场合使用,需高压氧和空气,氧气源可来自医院中心供氧系统,也可用氧气钢筒;高压空气可来自中心供气系统,或使用医用空气压缩机。
压缩机是气动呼吸机空压机模块的核心部件。

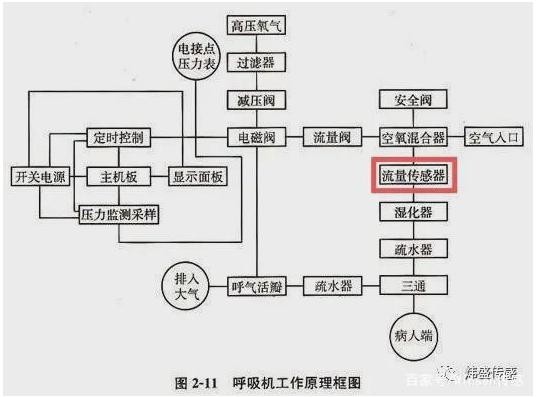

流量传感器作为呼吸机气路系统的重要部件也是不可或缺的。流量传感器负责将吸入和呼出的气体流量转换成电信号,送给信号处理电路完成对呼吸气流实时流量检测,可以由此计算出吸入和呼出潮气量、每分钟通气量,监控系统和医护人员可以由此判断是否有异常。
来源:网络
